Die Schweizer Uhr ist weltweit ein Begriff, vereint sie doch Präzision und Ganggenauigkeit auf kleinstem Raum. Eine Papiermaschine (PM) dagegen ist ein Koloss. Aber auch hier kommt es auf die Genauigkeit der Mechanik und der elektrischen Regelung an. Die Perlen Papier AG hat sich nach der erfolgreichen Erneuerung des Rollenschneiders 4 abermals für KRIKO Engineering als Projektpartner für die Modernisierung der PM 4 entschieden.
Anforderungen an KRIKO
Erneuerung der Antriebsschaltanlage
Neue Antriebsregelung auf Basis PCS 7
Anbindung des Antriebsregelsystems an das bestehende ALSPA System
Erstellen einer Gefährdungsbeurteilung
Erneuerung aller sicherheitsrelevanten Komponenten
Umbauzeit bis Produktionsaufnahme nur 14 Tage
Details Papiermaschine 4
Produktionsgeschwindigkeit 1.600 m/min, 5,32 m Arbeitsbreite
65 Antriebe mit Leistungen zwischen 15 kW und 750 kW
Die Lösung von KRIKO
Während der gesamten Projektlaufzeit fand ein reger Austausch auf Projektleitungsebene statt. Durch die Einbindung der Bediener in das laufende Projekt konnten Anregungen, Änderungen und Wünsche frühzeitig umgesetzt werden. Das neue Leitsystem wurde der Bedienmannschaft einige Monate vor der Inbetriebnahme zur Einarbeitung zur Verfügung gestellt. Das System war durch eine Antriebssimulation lauffähig und bereits vollumfänglich in die IT-Umgebung des Kunden eingebunden.
Eingesetzte Technologien
Perlen Papier hat sich für ABB Umrichter vom Typ ACS880 entschieden. KRIKO optimierte die Ersatzteilhaltung in Bezug auf Kosten und Übersichtlichkeit durch den Einsatz von gleichen Modulen für Umrichter und Ein-/Rückspeiseeinheiten bei Leistungen über 400 kW. Die Antriebsregelung erfolgt auf Basis des Siemens Prozessleitsystems PCS 7 und den bewährten Antriebsbausteinen aus der KRIKO DCS Bibliothek. PM 4 und Rollmaschine verwenden somit das gleiche Antriebssystem. Die Maschine lässt sich vollumfänglich über Vorort-Panels bedienen. Das KRIKO Antriebsleitsystem wurde mit dem bestehende ALSPA Prozessleitsystem gekoppelt. Ein Analyse Tool für die PM 4 liefert schnelle Trends zu Analysezwecken von Prozess- und Antriebsgrößen.

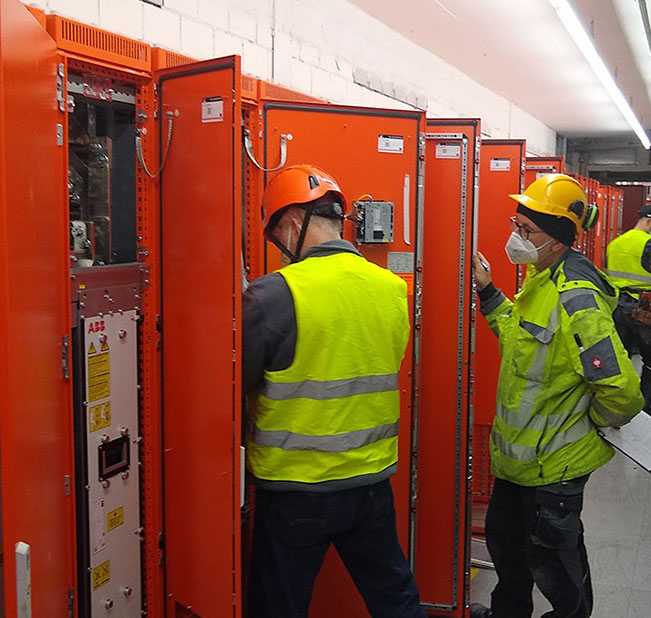

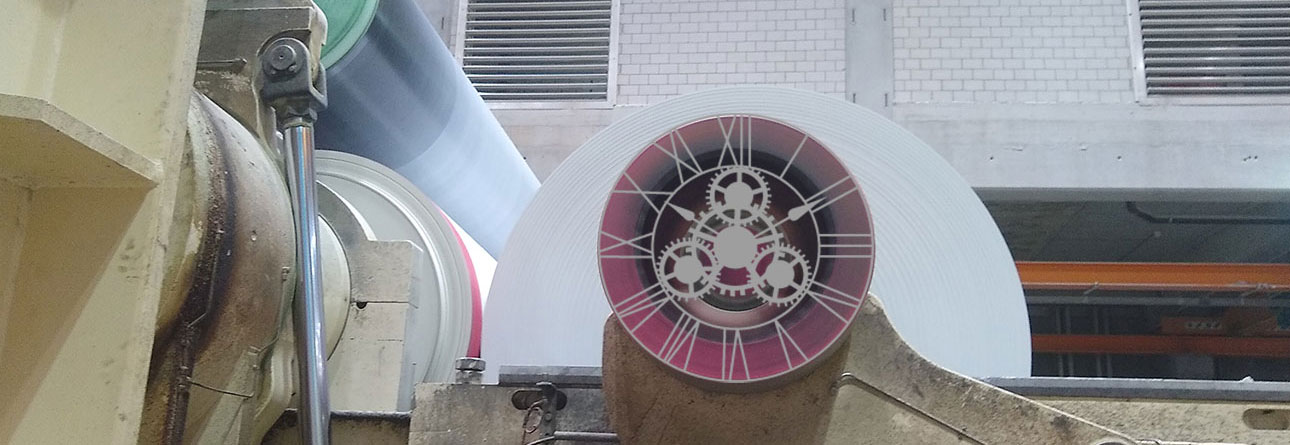

Der Austausch von 42 m Schaltschränken mit vier Einspeisungen benötigte nur sechs Tage. Nach zwölf Tagen war die Maschine bereit für "Stoff auf's Sieb". Nach zwei weiteren Tagen war bereits verkaufsfähiges Papier auf der Sirius Aufrollung. Seither läuft die PM 4 zuverlässig 24 Stunden am Tag. Wie bei der Uhr, so gibt es auch in einem solchen Projekt ein aufeinander abgestimmtes Räderwerk. Die Perlen Papier AG, KRIKO Engineering GmbH und alle anderen beteiligten Firmen haben vertrauensvoll zusammengearbeitet und das Projekt zu einem Erfolg gemacht. Durch dieses Zusammenspiel läuft die PM 4 jetzt wieder präzise wie ein Schweizer Uhrwerk.
Warum mit KRIKO
Der Nutzen für den Kunden
Langjährige Erfahrung im Retrofit Bereich: Zahlreiche Referenzen und breit aufgestellte Kompetenzen für den Umbau von Rollmaschinen.
Kundenspezifische Lösungen: Wir erarbeiten gemeinsam mit Ihnen, die für Sie passende Lösung und gehen auf Ihre Wünsche ein.
Kurze Stillstandszeit: Durch hohe Manpower.
Steigerung der Anlagenverfügbarkeit: und Verbesserung der Leistungsdaten durch neue Geräte und Technik.
Service: Auch nach der Modernisierung steht KRIKO Ihnen mit Rat und Tat zur Verfügung.
